Je vergelijkt gamingmuizen, en in de specificaties staan nu woorden als optisch, magnetisch, hall-effect, TMR en zelfs haptisch. Je wilt weten welke je echt onder je vinger merkt, en welke alleen veranderen wat er binnenin gebeurt.
De specificaties hieronder komen van onze eigen productpagina's. De achtergrond over sensoren komt uit technische artikelen van fabrikanten van sensoren en onderdelen, en het enige citaat van een gamer komt van Reddit.
In het kort
- Wat het is: een optische switch ziet je druk met een lichtstraal, en een magnetische switch meet hoe dichtbij een magneet is gekomen.
- Waarom het uitmaakt: licht geeft een schoon aan/uit-signaal op één diepte. Met een magneet kent de muis de hele indrukbeweging, zodat je het klikpunt kunt verplaatsen.
- Wat je doet: bedenk of je zelf wilt bepalen wanneer een klik telt. Zo niet, dan heb je genoeg aan een goede optische switch of microswitch.
Wat een optische en een magnetische muisswitch is
Onder elke muisknop zit een kleine switch. Die heeft maar één taak: de muis laten weten dat de knop nu is ingedrukt.
Een optische switch doet dat met licht. Een kleine lichtbron schijnt over een opening, en de stift van de knop blokkeert de straal of geeft hem vrij als je drukt. Er hoeven geen metalen onderdelen elkaar te raken, dus het signaal is vanaf het begin schoon.
Een magnetische switch heeft een kleine magneet op het bewegende deel en een sensorchip eronder. Terwijl je drukt, komt de magneet dichterbij en loopt de meetwaarde van de sensor geleidelijk op, de hele weg naar beneden.
Zet de twee eens naast elkaar. De optische switch werkt als de lichtstraal bij de deur van een winkel, die een belletje laat klinken als er iemand binnenloopt. Hij weet alleen dat er iets door de straal is gegaan. De magnetische switch werkt als de brandstofmeter in een auto. Die weet altijd hoe ver je bent.
Klikgevoel, latency en controle volgen allemaal uit dat verschil.
Hoe elke switch een klik herkent
Volg één druk op de knop van begin tot eind.
- Je drukt op de knop. Een metalen bladveer (een dun strookje dat omklapt) geeft de klik die je voelt en hoort.
- De switch herkent de druk. Bij een optische switch verandert de straal op één vaste diepte. Bij een magnetische switch volgt de sensor de magneet en schakelt hij op de diepte die jij instelt. Die diepte heet het activatiepunt.
- Je tilt je vinger op. De straal is weer vrij of de magneet beweegt weg, en de knop is klaar voor de volgende klik.
Contactloze positiemeting bestaat in drie varianten. Je ziet alle drie de namen in specificaties, en ze werken alle drie zonder contact.
Hall-effect. Een hallsensor is een chip die een kleine spanning opwekt als er een magnetisch veld doorheen gaat. Hoe dichter de magneet, hoe hoger de spanning. Deze techniek wordt al tientallen jaren gebruikt, en onze MagOptic-switch (optische + hall-effect/magnetische switch) werkt ermee.
TMR. Dat staat voor tunnelmagnetoweerstand. In plaats van een spanning verandert hier de elektrische weerstand van de chip met het veld van de magneet. Volgens Texas Instruments kiezen ontwerpers voor TMR vanwege de gevoeligheid en het lage stroomverbruik. Onze HE-toetsenborden gebruiken TMR-sensoren.
Inductief. Deze variant heeft geen magneet nodig. Een minuscuul spoeltje maakt zijn eigen veld, en een klein metalen plaatje op de knop verandert dat veld naarmate het dichterbij komt. De chip leest die verandering als afstand.
| Type switch | Wat hij meet | Kan het klikpunt verschuiven? | Waar het klikgevoel vandaan komt |
|---|---|---|---|
| Mechanische microswitch | Twee metalen contacten die elkaar raken | Nee | Bladveer |
| Optisch | Een lichtstraal die wordt onderbroken | Nee | Bladveer |
| Hall-effect | Afstand tot de magneet, als spanning | Ja | Bladveer of haptische actuator |
| TMR | Afstand tot de magneet, als weerstand | Ja | Bladveer of haptische actuator |
| Inductief | Afstand tot een metalen plaatje, via een spoel | Ja | Bladveer of haptische actuator |
Klikgevoel: bladveer of haptische muis
Het meten is de helft van het verhaal. De andere helft is wat je vinger voelt, en dat kan op twee manieren.
De eerste is een echte bladveer, dezelfde klik die een gewone muis al tientallen jaren heeft. De klik valt elke keer op dezelfde plek, omdat hij in de switch zelf zit.
De tweede is de aanpak van de haptische muis. De knop heeft geen bladveer die omklapt. Een kleine haptische actuator, oftewel een trilmotortje, stuurt een kort pulsje naar je vingertop zodra de druk wordt geregistreerd. Omdat een chip dat pulsje geeft, kan het klikgevoel meeschuiven met het activatiepunt, waar je dat ook instelt.
Lees je ‘magnetische switch’ en ‘haptische muis’ naast elkaar, dan gaat het dus om twee verschillende lagen. Magnetisch zegt hoe de druk wordt gemeten. Haptisch zegt hoe de klik aanvoelt. Een muis met magnetische meting kan elk van beide gebruiken: een bladveer of een haptische actuator.
In Magnetic Mode combineert onze MagOptic-switch de hallsensor met een echte bladveer. Een gebruiker op r/MouseReview vatte het zo samen: ‘Niet inductief of haptisch. Gewoon magnetisch. De klik zelf komt nog steeds van een klikveer.’
Wat er voor jou verandert: latency, levensduur en controle
Latency. Een klassieke microswitch brengt twee metalen contacten samen, en die stuiteren even voordat ze stilliggen. De muis wacht dat af voordat hij de klik telt. Dat wachten heet debounce, en op ondersteunde Keychron-muizen stel je de debouncetijd van de muis zelf in via Launcher, van 0 tot 20 ms in stappen van 1 ms.
Optische en magnetische switches hebben geen metalen contacten in het signaalpad, dus er is geen gestuiter om op te wachten. Bij een magnetische switch kun je het activatiepunt ook ondiep zetten, zodat de klik eerder in de beweging telt. De rest van de vertraging hangt af van de hele muis, ook van de verbinding en de polling rate: hoe vaak de muis gegevens naar je computer stuurt.
Levensduur. Metalen contacten schuren elke keer dat ze elkaar raken. Na jaren van veel klikken zorgt die slijtage ervoor dat een oudere muis één druk als twee klikken leest. Licht en magneten herkennen de druk zonder contact, dus dat soort slijtage komt niet in het signaal terecht.
Controle. Hier geeft een magnetische switch je iets nieuws. Een ondiep activatiepunt reageert al op een lichte aanraking. Een dieper punt voorkomt dat een vinger die op de knop rust per ongeluk klikt. Rapid Trigger zet de knop terug zodra je vinger omhoog begint te gaan, en dat helpt als je snel achter elkaar op dezelfde knop tikt.
Die instellingen zijn ook zonder haptiek zinvol. Met een bladveer blijft de klik die je voelt op zijn plek, en de instelling verandert alleen waar de klik telt.
Waar Keychron MagOptic gebruikt
Onze switch heet MagOptic (optische + hall-effect/magnetische switch) en werkt in twee modi, die je kiest in de webapp Keychron Launcher. Optical Mode werkt als een klassieke optische muisswitch, met één vast klikpunt. Magnetic Mode (ook Linear Magnetic Mode genoemd) laat de hallsensor de druk meten en geeft je een instelbaar activatiepunt en Rapid Trigger. Beide modi herkennen de druk zonder metaalcontact, en de klik blijft strak aanvoelen.

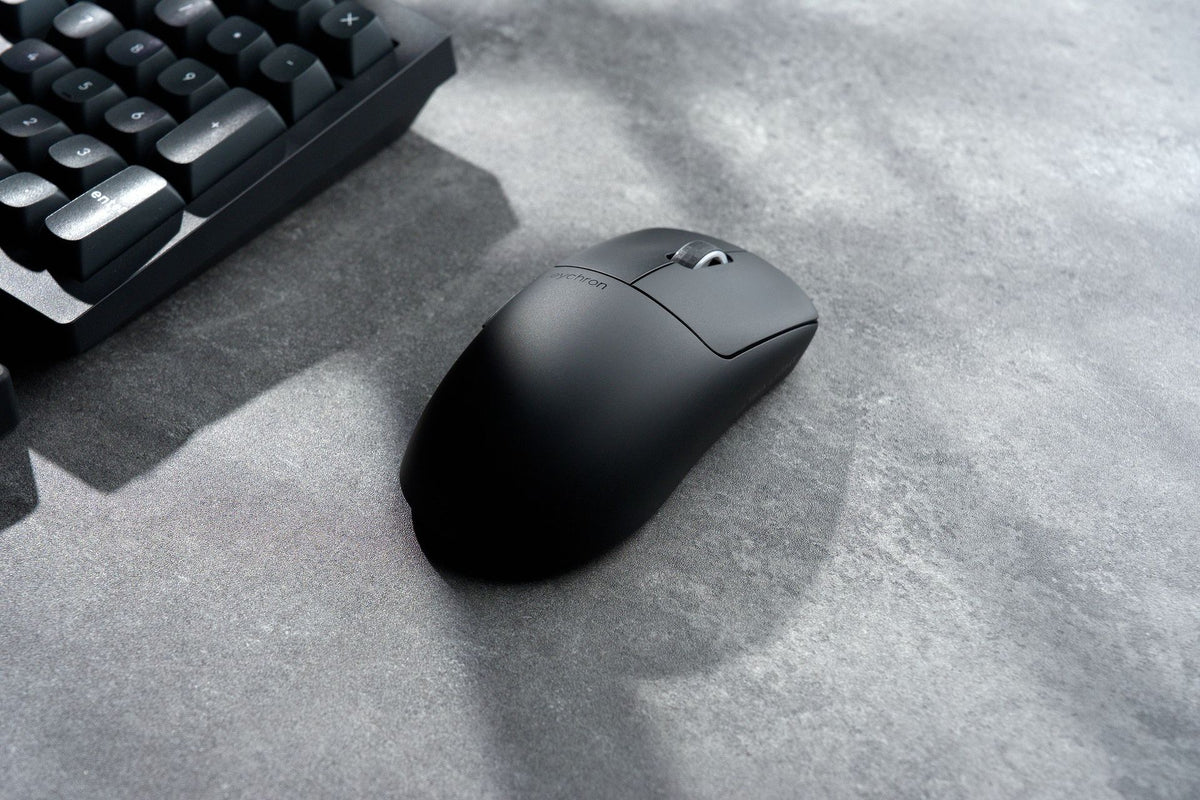

De eerste muis met MagOptic is de Keychron G6 HE. Je stelt het activatiepunt in 12 stappen in, de totale klikweg is 0,65 mm, en hij heeft Rapid Trigger en een beoogde levensduur van 100 miljoen klikken. De gemiddelde kliklatency is 0,382 ms draadloos via 2,4 GHz op 8K, en 0,188 ms bedraad op 8K. Instellingen worden op de muis opgeslagen, dus ze gaan mee naar een andere computer.
Voor de Swappable Battery Version zie je twee gewichten staan. Ongeveer 41 g is de muis bedraad zonder batterij, en ongeveer 49 g is draadloos met de batterij erin. Met de optionele gewichtjes kom je op ongeveer 56 g of 66 g. De Built-in Battery Version blijft op ongeveer 42 g.
Wil je liever een klassieke microswitch, dan bieden de Keychron M6 en de Keychron M5 allebei een Clicky Micro Switch en een All Silent Micro Switch. Meer over de magnetische kant lees je in onze uitleg over hall-effect-muizen.
Veelgestelde vragen over optische en magnetische muisswitches
Is een magnetische muisswitch hetzelfde als een haptische muis?
Nee. Magnetisch beschrijft hoe de druk wordt gemeten, en haptisch beschrijft hoe de klik aanvoelt. Een haptische muis gebruikt een klein trilmotortje voor de klik. MagOptic herkent de druk optisch of magnetisch, en in Magnetic Mode komt het klikgevoel van een metalen bladveer en niet van een trilmotortje.
Is Rapid Trigger op een muis valsspelen?
Rapid Trigger voegt zelf geen klikken toe. Het verandert wanneer de knop na je eigen druk wordt teruggezet, en elke klik komt nog steeds van je vinger, anders dan bij een macro. Speel je in een competitie of op toernooien, kijk dan wat de regels zeggen over apparaatinstellingen, net als bij elke andere muis.
Krijgt een MagOptic-switch last van dubbelklikken?
Beide modi herkennen de druk zonder metaalcontact. Dat vermindert de fysieke slijtage die bij traditionele microswitches na verloop van tijd dubbelklikken kan veroorzaken. De G6 HE heeft daarnaast een beoogde levensduur van 100 miljoen klikken.
Wil je het zelf proberen? Bekijk dan onze Keychron-muizen.
Bronnen en verwijzingen
- Optical Mode en Magnetic Mode van MagOptic, geen stuiterende contacten, klikgevoel van een bladveer, contactloze herkenning. (Keychron MagOptic-switch)
- G6 HE: stappen van het activatiepunt, klikweg, beoogde levensduur van 100 miljoen klikken, latency en gewichten. (Productpagina Keychron G6 HE)
- Debouncetijd van de muis in Launcher, 0 tot 20 ms in stappen van 1 ms. (Debouncetijd van de muis instellen in Launcher)
- Keychron HE-toetsenborden gebruiken TMR-sensoren. (TMR vs. hall-effect)
- Hoe hall-effect- en inductieve positiesensoren werken. (Texas Instruments, positiesensoren (SLYY229))
- Waarom ontwerpers voor TMR kiezen: gevoeligheid, lineariteit, laag stroomverbruik. (Texas Instruments, mythes over hall-effect (SSZT074))
- Wat haptische feedback is en hoe een trilactuator die maakt. (Precision Microdrives, introductie tot haptische feedback)
